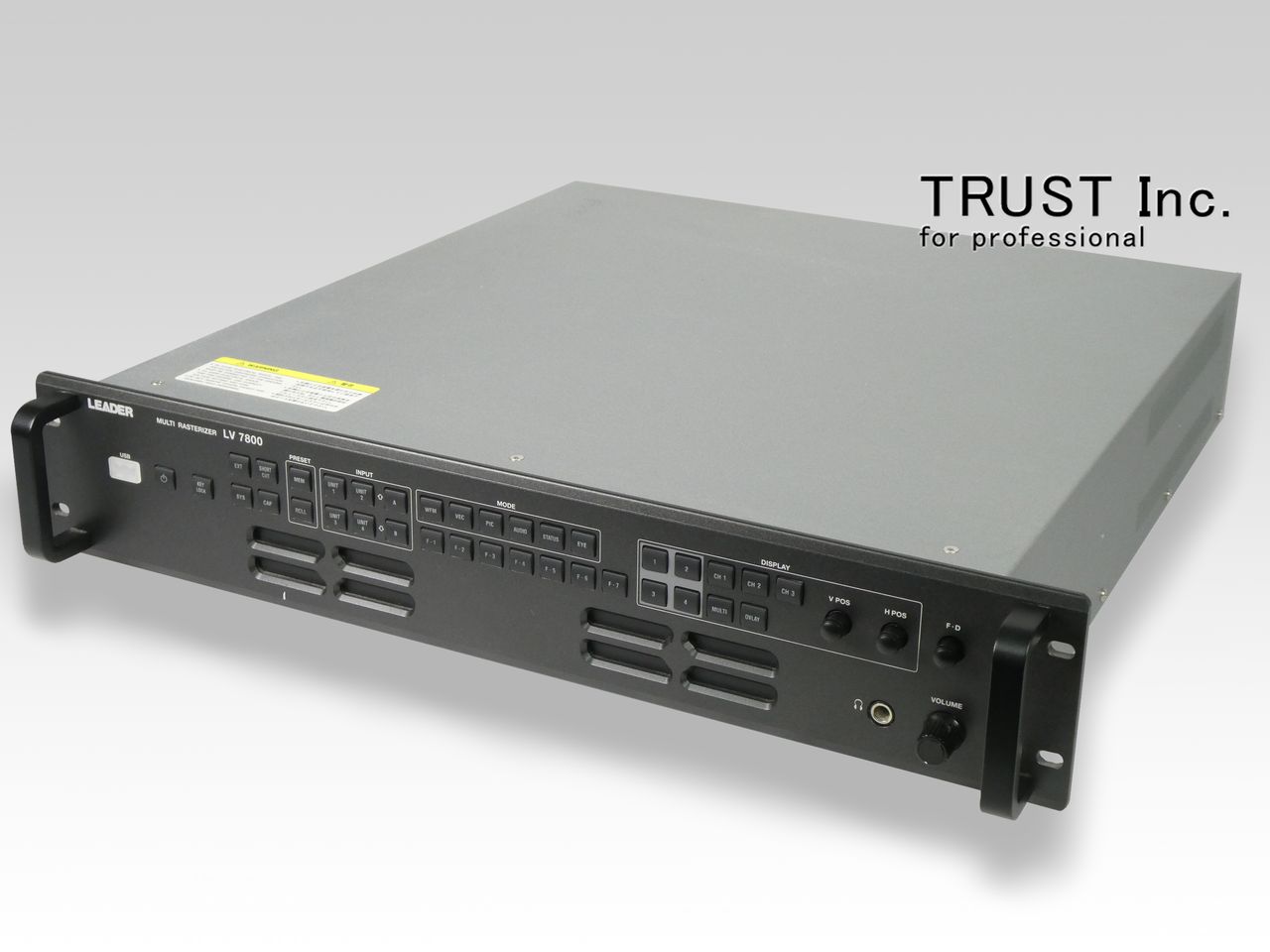

多入力同時表示、同時監視ラスタライザ
LV7800は、LV5800シリーズの各種入力ユニット及び
出力ユニットを自由に組み合わせて、柔軟な対応が図れる、
新コンセプトのマルチラスタライザです。
プリセット機能
パネル操作でよく使用される設定を60点までメモリーすること
ができます。またショートカットボタンに記憶されたプリセッ
ト内容を、ダイレクトに呼び出すことができます。
キーロック機能を備えており、誤った設定更新や誤操作の防止
に役立ちます。
フロントパネルのUSB端子にUSBメモリーを接続することで、画面
のキャプチャ、データの記録、プリセット内容の保存ができます。

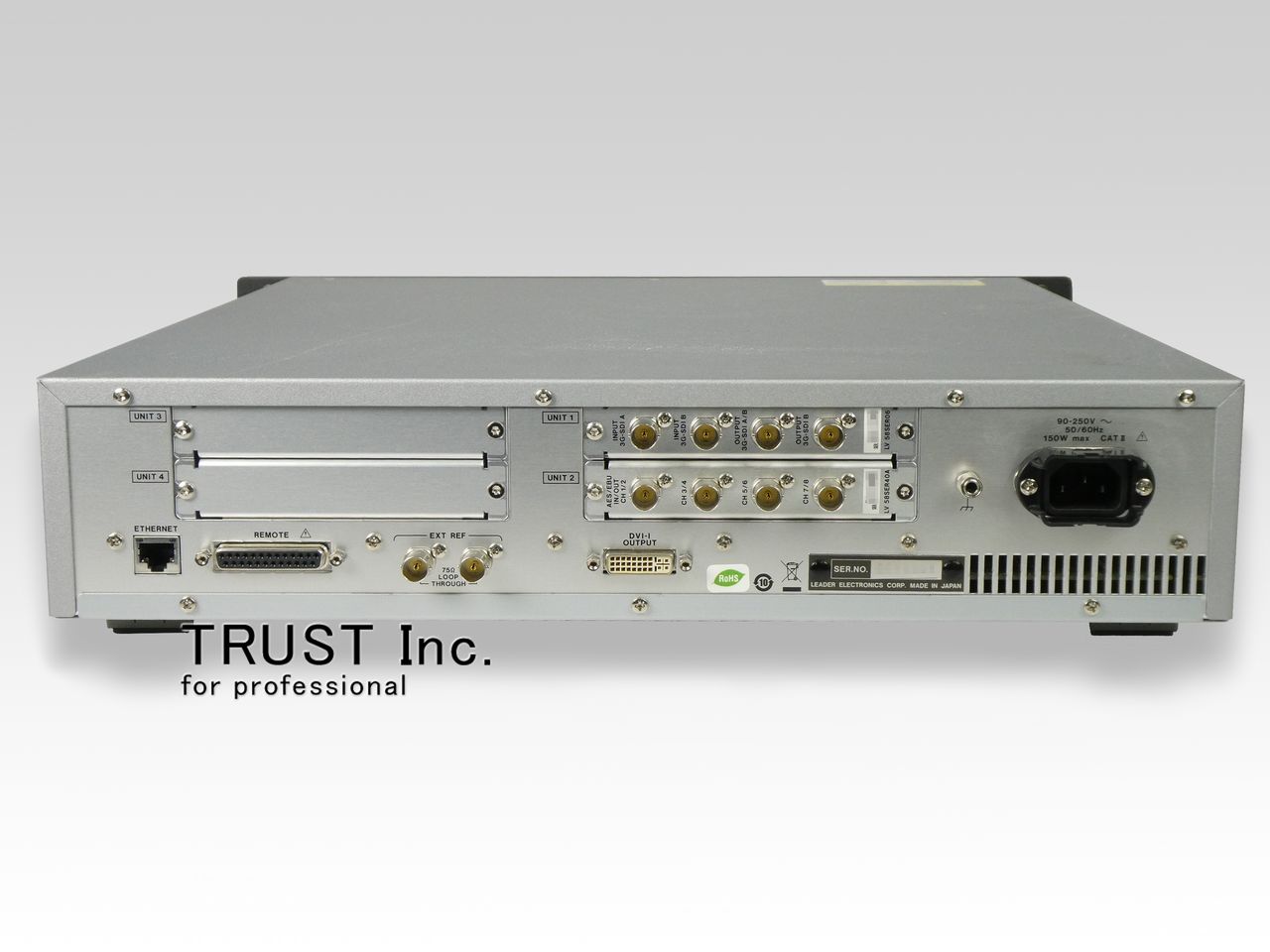

背面パネルのイーサーネット端子にコンピュータを接続し、
TELNETやFTPを起動することで、リモートコントロールやエラ
ーの監視、ファイルの転送が可能です。(SNMPにも対応)
背面のリモート端子からプリセット内容の呼び出し、エラーの
検出、入力の切り換え、アナログオーディオ信号※の入力を行う
ことができます。
※ アナログオーディオ信号の測定を行うには、LV 58SER40A(DIGITAL AUDIO)が必要です。
4系統のユニット装着スロット
2系統の入力専用スロットと2系統の入出力兼用スロットを装備
しており、最大4つのユニットを装着できます。
各入出力ユニットはそれぞれ独立動作します。
外部同期信号入力
3値同期信号、NTSC/PALのブラックバースト信号を入力できま
す。ビデオ信号波形表示を外部同期信号の位相に合わせて表示
することができます。
DVI-I端子
本器の各種表示は、DVI-I端子をXGA(1024×768)対応ディスプ
レイに接続することで表示できます。
またベクトル表示、ピクチャー表示、オーディオ表示について
は16:9、16:10ディスプレイ表示にも対応しています(スクイー
ズ方式)
